二十一世紀的新篇章已翻開，WTO的腳步又悄然而來。輪胎定型機械的生產廠家，如何面對國外同行的挑戰?中國橡膠機械行業的知名產品。每一位中國橡機人必須面對的問題，不斷更新觀念，，大膽采用高新產品才是我們的唯一出路。觸摸屏作為一種高新技術產品，廣泛應用于輪胎定型硫化機已成為勢在必行的問題，特別是作為未來計算機聯網的鋪路石更應該引起重視。
2 觸摸屏簡介
觸摸屏是觸摸式工業圖形顯示器的簡稱，它是一種連接人類和機器(主要是PLC)的人機界面(國外稱為HMI)，被稱為PLC的臉面。它是替代傳統控制面板和鍵盤的智能化操作顯示器。可用于參數設置和數據顯示。以曲線，動畫等形式描繪自動化控制過程，并可簡化PLC的控制程序。 觸摸屏的主要作用是：監視和控制。監視-以數據，曲線，圖形，動畫等各種形式來反映PLC內部位狀態，存儲器數值，從而直觀反映工業控制系統的流程，走向。
控制-可以通過觸摸屏操作改變PLC內部位狀態，存儲器數值，從而參與過程控制。
現以惠州普利司通輪胎公司生產的1310II型子午線輪胎硫化機為例，簡要介紹有關觸摸屏的應用情況。
3 基本系統配置
CPU三菱FX2N；觸摸屏MT508T；連接電纜MT-FX2N；
由于現場安裝時觸摸屏與PLC在不同的地點，所以我們選擇的連接電纜MT-FX2N為10米。通常情況下，PLC的CPU模塊只有一個編程通訊口，而PLC與觸摸屏正常工作時必須連上電纜，這樣很不方便PLC程序傳送與調試，因此我們選擇了一個雙口適配器，將電纜接入雙口適配器的其中一個口，另外一個口則作為編程用。 5 編輯畫面
每一種品牌的觸摸屏都有自己的畫面制作軟件。本例中使用MT508T系列觸摸屏對應的畫面制作軟件為Easybuilder2.7.2
5 畫面簡介

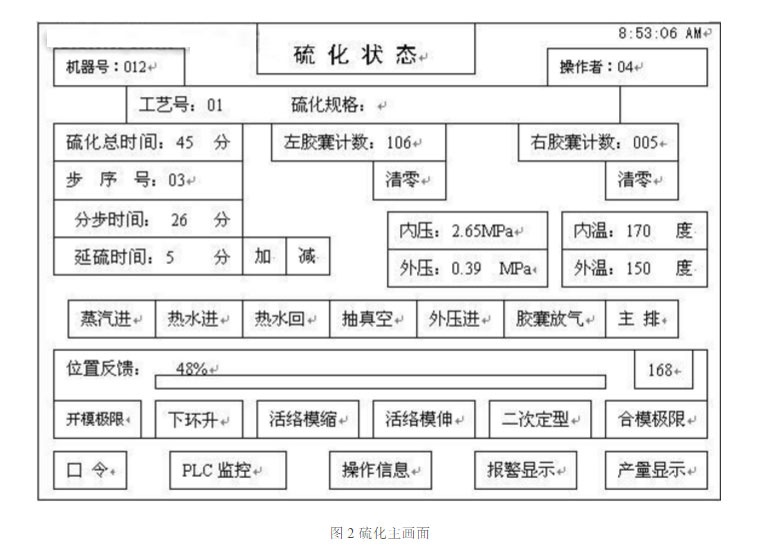

接通工作電源，觸摸屏自動顯示主畫面：
說明：
左上角顯示當天生產日期。右上角顯示觸摸屏當前系統時鐘。 機器號為該硫化機的編號。操作者可輸入自己的工號或代號。 所顯示的工藝號及硫化規格由“編輯界面”菜單選定。
硫化總時間以倒計時方式顯示，此時延硫時間不計時。當按下延時硫化按鈕，系統根據正在進行的硫化工藝以倒計時方式顯示延時硫化時間，此時硫化總時間停止并保持計數，待延硫時間計為零再繼續計時。延硫時間由操作工根據每次硫化狀態通過“加”，“減”按鍵設定。
步序號顯示正在進行的硫化步序。分步時間以倒計時方式顯示該步序時間。“位置反饋”的上方有一排指示燈顯示步序號對應的硫化閥門狀態。
左右膠囊計數分別顯示各自的使用次數。更換膠囊后按“清零”鍵將上次計數清零。 內壓，內溫，外壓，外溫分別顯示對應的PLC模擬量模塊實測參數。
位置反饋以棒狀圖形式顯示模具開度，右側數字為旋轉編碼器當前值，下部的一排指示燈由PLC將開合模分成若干區間，當旋轉編碼器輸出位于該區間時則對應的指示燈顯亮。
屏幕下端顯示一排有效的觸摸鍵，選擇并輕輕按下任一觸摸鍵將進入相應的屏幕菜單。
6 傳送畫面
將制作好的畫面用威綸公司的專用傳送電纜，在Easybuilder2.7.2軟件中設定PLC品牌及型號，再將觸摸屏的型號設好。點擊傳送指令即可將畫面上載至觸摸屏。
7 運行
在與PLC的聯動運行中，所有顯示內容(包括觸摸鍵，指示燈，計時器，計數器等)都應該與PLC的參數完全一致。用通訊電纜連接觸摸屏和PLC即可運行。
8 結束語
隨著輪胎工藝與配方不斷更新，要求硫化機自動控制技術也應該不斷創新與提高。因此謹以此作拋磚引玉，希望廣大同行不嗇賜教。
